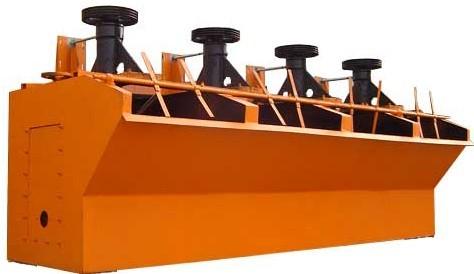

A型浮選機簡介：
是機械攪拌式浮選機的一種。機械攪拌式浮選機的礦漿充氣和攪拌都是由葉輪和定子組成的機械攪拌裝置完成的，屬于外氣自吸式浮選機，一般都是上部氣體吸入式，即在浮選槽下部的機械攪拌裝置附近吸入空氣。根據機械攪拌裝置的型式，可將這類浮選機分為不同的型號，如XJ型、XJQ型、SF型等。
A型浮選機的結構及原理:
A型浮選槽結構及工作原理是由兩個浮選槽構成一個機組，第一槽（帶有進漿管）為吸入槽，第二槽為直流槽，此二槽之間有中間室。葉輪安裝在主軸下端,主軸上端有皮帶輪，用電動機帶動旋轉。空氣由進氣管吸入。每組浮選槽的礦槳水平面由閘門調節。葉輪上方裝有蓋板和空氣筒（又稱豎管〉。空氣筒上開有孔，用來安裝進漿管、中礦返回管或用作礦架循環，孔的大小可通過拉桿調節。
A型浮選機技術參數：
| 型號 |
有效 容積 m³ |
礦漿 流量 m³/min |
葉輪技太參數 | 葉輪電機 | 刮板電機 |
基本 槽數 |
基槽 重量 t |
|||
|
直徑 mm |
轉數r/min | 型號 |
功率 KW |
型號 |
功率 KW |
|||||
| 1A | 0.13 | 0.05—0.6 | 200 | 593 | Y90L-4 | 1.5 | Y90L-4 | 0.55 | 4 | 1.272 |
| 2A | 0.23 | 0.12—0.28 | 250 | 504 | Y100L2-4 | 1.5 | Y90L-4 | 0.55 | 4 | 1.558 |
| 3A | 0.35 | 0.18—0.4 | 300 | 483 | Y112L-4 | 1.5 | Y90L-4 | 0.6 | 4 | 1.72 |
| 4A | 0.62 | 0.3—0.9 | 350 | 400 | Y132S-6 | 3 | Y90L-6 | 1.1 | 4 | 2.5 |
| 5A | 1.1 | 0.6—1.6 | 500 | 330 | Y132M2-6 | 5.5 | Y90L-6 | 1.1 | 2 | 2.235 |
| 6A | 2.8 | 1.5—3.5 | 600 | 280 | Y160L-6 | 11 | Y90L-6 | 1.1 | 2 | 4.214 |
| 7A | 5.8 | 5—7 | 750 | 240 | Y200L2-6 | 22 | Y112M-6 | 2.2 | 2 | 7.066 |
